Changer ses fenêtres : la pose en tableau ou en tunnel
Dans une maison, la rénovation des menuiseries améliore l'isolation. Ces travaux sont l'occasion d'installer un double vitrage performant. Selon les types de construction, différentes méthodes existent pour poser ses fenêtres.
La pose en tableau ou en tunnel est une technique traditionnelle. Elle consiste à installer le dormant de la fenêtre dans l'ouverture de maçonnerie, le plus souvent à mi-épaisseur de mur. Avec la pose en tunnel, le plus simple est de prévoir des fenêtres sur mesure.
Caractéristiques de la pose en tableau ou en tunnel
L'installation de fenêtres en tableau ou en tunnel est courante en rénovation. Mais cette technique se rencontre également en construction neuve. Pour réussir la pose en tableau ou en tunnel, connaître quelques caractéristiques et points d'attention est fondamental.
La prise de côte au niveau du tableau : une étape indispensable pour un remplacement de fenêtre réussi
L'étape de la prise de côte est cruciale pour la pose en tableau ou en tunnel. Les dimensions du dormant doivent être inférieures de 5 mm de chaque côté et en haut. Dans l'ancien, le tableau est rarement d'équerre : les plus petites dimensions doivent être retenues.
L'épaisseur du mur : un critère important pour la pose en tableau
La première caractéristique de la pose en tableau ou en tunnel tient au type de mur. Pour réaliser une pose en tunnel, le mur doit avoir une épaisseur suffisante (150 mm minimum). Les murs ne doivent pas être nécessairement pleins.
Menuiseries standards ou sur mesure : un point à ne pas négliger
La pose en tableau ou en tunnel des fenêtres en rénovation présente certaines difficultés. La diversité dimensionnelle du tableau et de la maçonnerie en fait partie. En effet, les côtes des fenêtres standards ne conviennent souvent pas à celles du tableau. Le plus esthétique est généralement l'installation de fenêtres sur mesure.
La pose en tunnel de fenêtres aux dimensions standards est possible. Des solutions d'habillage et de calage existent. Les espaces latéraux entre le dormant et le tableau se comblent avec des alèses. Au-dessus du dormant, l'installation d'une imposte (vitrée ou pleine) est possible.
Fixation du dormant et étanchéité : 2 points de focus pour réussir vos travaux de pose en tunnel
Le type de construction et la nature des murs guident le choix de la méthode de pose. Traditionnelle et adaptée à tout type de fenêtre (alu, bois, PVC), la pose en tunnel est délicate pour l'étanchéité. C'est sur cette étape que les installateurs concentrent leurs efforts, en suivant à la lettre le DTU 36.5.
L'utilisation de vis et de chevilles est très courante pour fixer le dormant aux murs. C'est la technique la plus adaptée pour la pose en tableau ou en tunnel. Dans le cas de murs creux, des chevilles de scellement chimique doivent être envisagées. Le soin apporté aux travaux de fixation est déterminant pour garantir l'étanchéité.
Conseils d'installation de fenêtres en tableau ou en tunnel
Aujourd'hui, la pose en tableau ou en tunnel est plutôt rare. Cette technique est remplacée par la pose en applique. Toutefois, elle se rencontre en construction à ossature bois ou en brique monomur. Pour réussir la pose de fenêtre en tunnel, l'essentiel est de suivre un protocole. Il se décline en cinq points.
Étape 1 : dépose de l'ancienne fenêtre
Retirer le dormant suppose parfois le découpage des pattes d'ancrage à la disqueuse. Ces travaux doivent préserver l'intégrité du tableau. Une fois le dormant retiré, une étape de rebouchage des trous divers est nécessaire. Cette étape inclut la vérification de planéité des plans de pose et les dimensions des appuis (DTU 20.1).
Étape 2 : pose à blanc de la nouvelle fenêtre
La pose en tunnel ou en tableau suppose une étape de pose à blanc. Lors de cet essai, le dormant est débarrassé de ces vantaux. Cette pose à blanc comprend :
- préréglage du niveau et de l'aplomb de la fenêtre ;
- perçage du dormant de la fenêtre aux points de fixation ;
- marquage des points de perçage dans le mur.
Étape 3 : travaux d'étanchéité et pose du joint mousse
Le tableau ne doit pas présenter de défauts d'aspérité ni de faux aplomb de plus de 10 mm. Sur un support propre, coller un joint mousse d'étanchéité (largeur et épaisseur adaptées) à l'endroit où repose le dormant. Il est possible de positionner le joint uniquement sur la partie basse du dormant ou sur tout le tour.

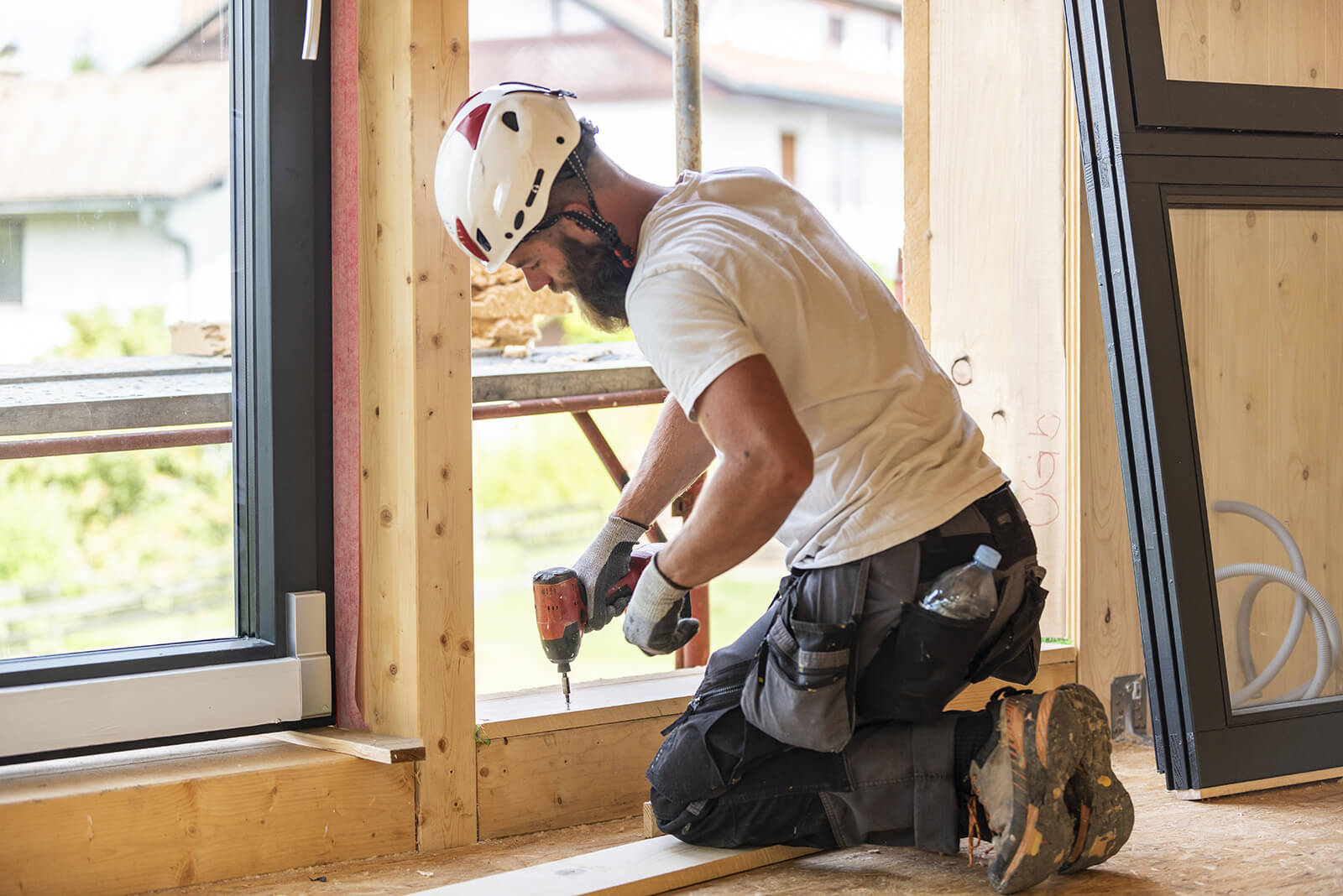

Étape 4 : fixation du dormant sur le tableau
La fixation du dormant intervient avec le perçage du mur et la mise en place des chevilles. Pour une pose en tableau ou en tunnel équilibrée, les chevilles et percements du dormant doivent être au même niveau. Le calage de niveau définitif s'effectue en même temps (jeux de cales).
Étape 5 : travaux de finition et repose des vantaux
Les travaux de pose en tableau ou en tunnel se terminent par la réalisation de joints en silicone pour fenêtres. Ils s'appliquent sur tout le pourtour du dormant, extérieur et intérieur. Le joint masque esthétiquement l'espace entre le dormant et le mur et garantit l'étanchéité. La repose des vantaux intervient en dernier.
